Størrelse af vandblødgøringsanlæg Komplet vejledning: Fra formelafledning til ingeniørpraksis



Forfatter: Sophia

Vandbehandlingsingeniør,VLLRO| 20 år i design og optimering af ionbyttersystemer



I vandbehandlingsteknik er dimensionering af ionbytningsblødgøringssystemet det centrale trin, der bestemmer langsigtet driftsstabilitet. Et underdimensioneret system fører til hyppig regenerering og skyrocket saltforbrug. Et overdimensioneret system resulterer i inaktivt udstyr og spildte kapitalinvesteringer.



I denne vejledning vil jeg guide dig gennem det komplette formelsystem, trinvise beregninger og ingeniørerfaring fra den virkelige verden – så du trygt kan dimensionere et blødgørersystem, der er økonomisk og pålideligt. Alle formler præsenteres i almindelig tekst – du kan kopiere dem direkte til dine egne regneark eller designdokumenter.



---

Fem kerneparametre, du skal definere før dimensionering



Før du starter en beregning, skal du bekræfte disse fem vigtige datapunkter:



Parameter	Symbol	Enhed	Noter
Råvands samlede hårdhed	H	mg/L (som CaCO₃)	Bruge højeste årlige værdi, ikke gennemsnitlig
Maksimal timeflowhastighed	q_max	m³/h	Bestemmer rørstørrelse og øjeblikkelig kapacitet
Samlet daglig vandmængde	Q_total	m³/d	Bestemmer harpiksvolumen og regenereringsfrekvens
Driftstilstand	—	Kontinuerlig / Intermitterende	Kontinuerlig behov standby tank; intermitterende kan bruge enkelt tank
Regenereringstype	—	Medstrøm / Modstrøm	Påvirker saltforbrugskoefficient K



Hårdhed enhed konvertering reference:

1 mmol/L = 100 mg/L (som CaCO₃)



Udvælgelse af harpiks og bestemmelse af udvekslingskapacitet



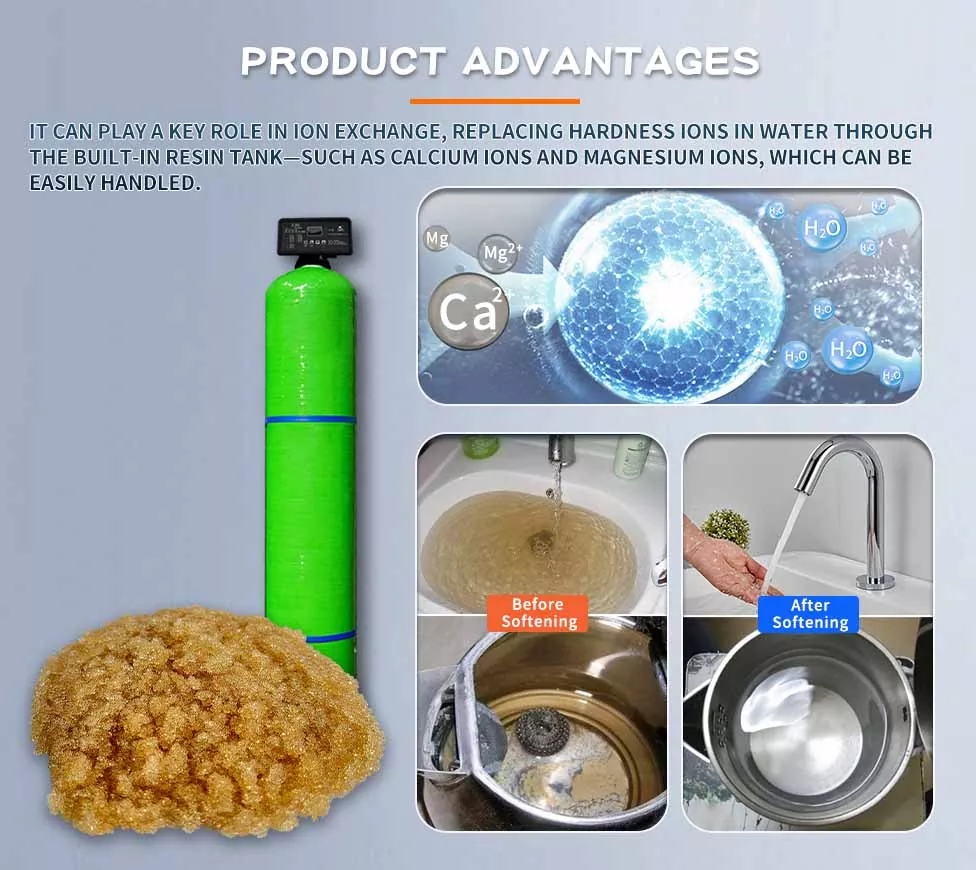

Den mest almindeligt anvendte harpiks til kommunale og industrielle blødgøringssystemer er 001×7 stærk sur kationbytterharpiks. Vigtige tekniske parametre:



 Samlet udvekslingskapacitet: ≥ 1000 mmol/L (ca. 1000 mg/L som CaCO₃)

 Våd massefylde: 0,78 – 0,88 g/mL

 Forsyningsform: Natrium (Na⁺) form



Teknisk anbefaling: Den samlede udvekslingskapacitet er en laboratoriegrænse. For at sikre, at udløbshårdheden konsekvent lever op til standarderne (typisk ≤ 0,03 mmol/L), bør du i ægte teknik ikke beregne ved 1000 mmol/L. Jeg anbefaler designudvekslingskapacitet E = 800 – 900 mmol/L – en udnyttelsesfaktor på 0,8-0,9 – hvilket efterlader en sikkerhedsmargin for udsving i vandkvaliteten.



Alle beregninger nedenfor anvender E = 800 mmol/L som designværdi.



Kerneformelsystem og trin-for-trin-beregning



Trin 1: Beregn Single-Tank Cycle Production Q₀ (m³)



Fysisk betydning: Hvor mange m³ blødt vand kan en tank producere fra fuld regenerering til hårdhedsgennembrud?



Formel (kopier dette):

``` tekst

Q0 = V_resin  E / (10 H)

```



Hvor:

 V_resin = enkelttank harpiksvolumen (L)

 E = designudvekslingskapacitet (mmol/L) – tag 800-900

 H = råvands samlede hårdhed (mg/L som CaCO₃)



Design eksempel:

 V_resin = 1000 L

 E = 800 mmol/L

 H = 350 mg/L



``` tekst

Q0 = 1000 800 / (10 350) = 800.000 / 3500 = 228,57 m³

```



Resultatat: Hver tank producerer ca. 228,57 m³ blødt vand pr. regenereringscyklus.



Trin 2: Beregn den samlede krævede daglige regenerering



``` tekst

N_total_daily = Q_total / Q0

```



Hvor Q_total = det samlede daglige vandforbrug (m³/d).



Eksempel på fortsættelse: Antag Q_total = 120 m³/d

``` tekst

N_total_daily = 120 / 228,57 = 0,525 regenereringer/dag

```



Resultatat: Hele systemet behøver kun 0,525 regenereringer om dagen - det vil sige ca. én regenerering hver anden dag.



Trin 3: Bestem antallet af tanke og driftsplan



Vælg tankkonfiguration baseret på driftstilstand:



Driftstilstand	Anbefalet konfiguration	Noter
Intermitterende (kan stoppe for regenerering)	Enkelt tank	Laveste pris, velegnet til ikke-kontinuerlig produktion
Kontinuerlig (kan ikke stoppe)	2 tanke (1 i drift + 1 standby)	Den ene producerer, mens den anden regenererer/stand by
Højt flow kontinuerligt	3+ tanke (2 i drift + 1 standby)	Bedre belastningsfordeling, kontrollerbar tankdiameter



Eksempel: Vores projekt kræver 24/7 kontinuerlig forsyning – vi bruger 2 tanke (1 i drift + 1 standby).



Hver tanks daglige regenereringer:

``` tekst

N_per_tank_per_day = N_total_daily / number_of_working_tanks

```

Med 1 arbejdstank:

``` tekst

N_per_tank_per_day = 0,525 / 1 = 0,525 regenereringer/dag

```



Trin 4: Beregn regenereringsinterval (timer)



``` tekst

T_interval = 24 / N_per_tank_per_dag

```



Eksempel:

``` tekst

T_interval = 24 / 0,525 = 45,7 timer

```



Resultatat: Arbejdstanken regenererer cirka hver 45,7 timer (ca. 2 dage). Dette er et behageligt interval - godt inden for det anbefalede minimum på 2 timer.



> ⚠️ Vigtigt: For at beregne den faktiske driftstid (timer) mellem regenereringer skal du blot bruge:

> ``` tekst

> T_run = Q0 / q_single_tank_flow

> ```

> Hvor q_single_tank_flow er i m³/h. Resultatet er direkte i timer. Gang ikke med 60.



Trin 5: Beregn saltforbrug pr. regenerering (kg)



``` tekst

G_single = V_resin  K / 1000

```



Hvor K er saltforbrugskoefficienten (g salt / L harpiks). Tekniske værdier:



| Regenereringstype | K-interval (g/L) | Anbefalet K |

||||

| Medstrøm | 120 – 160 | 140 |

| Modstrøm | 80 – 100 | 90 |



Eksempel (medstrøm, K=140):

``` tekst

G_single = 1000  140 / 1000 = 140 kg

```



Resultatat: Hver regenerering bruger 140 kg salt.



> Teoretisk kontrol: 1 mol NaCl (58,5 g) udveksler 1 mol CaCO₃-hårdhed (100 g). Vores harpiksudveksling = 1000L × 800 mmol/L = 800 mol. Minimum teoretisk salt = 800 × 58,5 / 1000 = 46,8 kg. Faktisk salt 140 kg er ca. 3 gange teoretisk – acceptabelt for medstrøm; overveje modstrøm for at reducere saltforbruget.



Trin 6: Beregn det samlede daglige saltforbrug



``` tekst

G_total_daily = G_single  N_total_daily

```



Eksempel:

``` tekst

G_total_daily = 140  0,525 = 73,5 kg/d

```



Resultatat: Systemet bruger ca. 73,5 kg salt om dagen.



Månedligt estimat:

``` tekst

G_monthly = G_total_daily  30 / 1000 = 73,5  30 / 1000 = 2,205 tons/måned

```



Størrelse af saltlagetank og saltopbevaring



1. Effektiv volumen af ​​brinetank (L)



Brinetanken skal indeholde nok vand til at opløse saltet til én regenerering. Ved 20°C opløser 1 L vand ca. 264 g NaCl.



``` tekst

V_brine_tank = (G_single  1000 / 264)  1,5

```



Hvor 1,5 er en sikkerhedsmargin.



Eksempel:

``` tekst

V_brine_tank = (140  1000 / 264)  1,5 = (140000 / 264)  1,5 ≈ 795 L

```



Anbefal: Brug en 1000 L brinetank.



2. Saltopbevaring (kg, i n dage)



Opbevar 7-15 dages salt på stedet:



``` tekst

G_storage = G_total_daily  n

```



I 10 dage:

``` tekst

G_storage = 73,5  10 = 735 kg

```



Resultatat: Opbevar omkring 0,75 tons salt i 10 dage.



Komplet størrelseseksempel – Fuld beregningsløkke



Givet betingelser:

 Råvands hårdhed H = 350 mg/L (som CaCO₃)

 Dagligt vandforbrug Q_total = 120 m³/d

 Peak timeflow q_peak = 12 m³/h

 Drift: 24/7 kontinuerlig

 Regenerering: Medstrøm

 Single-tank harpiks volumen V_resin = 1000 L

 Designudvekslingskapacitet E = 800 mmol/L



Komplet design bord:



Trin	Beregningspost	Formel	Resultat
①	Enkelttank cyklus produktion	Q0 = V*E/(10*H)	228,57 m³
②	Samlede daglige regenereringer	N_total = Q_total / Q0	0,525/dag
③	Tank konfiguration	1 arbejder + 1 standby	2 tanke
④	Regenereringer pr. tank pr. dag	N_per_tank = N_total / 1	0,525/dag
⑤	Regenereringsinterval	T_interval = 24 / N_per_tank	45,7 timer
⑥	Saltkoefficient K (medstrøm)	—	140 g/L
⑦	Salt pr regenerering	G_single = V*K/1000	140 kg
⑧	Samlet daglig salt	G_dagligt = G_single * N_total	73,5 kg/d
⑨	Kuldebærertankvolumen	V_brine = (G*1000/264)*1,5	≈ 1000 L
⑩	10 dages saltopbevaring	G_lager = G_dagligt * 10	735 kg



Fem almindelige tekniske fælder i dimensionering



Fælde 1: Brug af gennemsnitlig hårdhed i stedet for spidsværdi

Råvandets hårdhed svinger sæsonmæssigt. Hvis du bruger det årlige gennemsnit, vil udløbskvaliteten svigte for tidligt i måneder med spidshårdhed. Brug altid den højeste årlige hårdhedsværdi som dit designgrundlag.



Fælde 2: Beregning af harpiksudvekslingskapacitet ved 100 %

Producentens 1000 mmol/L er en laboratoriegrænse. I teknisk design skal du bruge 80 %-90 % udnyttelse (E = 800-900) – ellers vil der ske gennembrud i marken.



Fælde 3: At glemme Standby-tanken – Kontinuerlig forsyningsfejl

Mange designere beregner kun arbejdstankene baseret på det samlede flow, og ignorerer regenereringsnedetid. For applikationer, der ikke kan stoppe vandet (hospitaler, kraftværker, hoteller), er mindst én standbytank obligatorisk.



Fælde 4: Mismatchende saltkoefficient K med regenereringstype

Brug af en medstrøms K-værdi (140) til modstrømssystemer vil overvurdere saltforbruget med næsten det dobbelte. Bekræft altid regenereringsmetoden, før du vælger K.



Trap 5: Den klassiske ×60 tidsfejl

Mange teknikere multiplicerer driftstidsberegningen med 60, idet de fejlagtigt behandler resultatet som timer - og overvurderer alvorligt regenereringsintervallet. Husk: m³ divideret med m³/h giver direkte timer – gange ikke med 60.



Konklusion



Størrelse af blødgøringssystemet handler ikke om at tilslutte til en enkelt formel. Det er en komplet logisk kæde: vandkvalitet → udvekslingskapacitet → regenereringsfrekvens → saltforbrug → lagerstørrelse. Det her præsenterede beregningssystem er blevet verificeret i hundredvis af ingeniørprojekter. At mestre denne metode sikrer, at dit design opnår den bedste balance mellem økonomi og pålidelighed.



Hvis du arbejder på et specifikt blødgøringsprojekt, anbefaler jeg at udfylde oversigtstabellen i Complete Sizing Eksempel trin for trin – det vil generere et komplet dimensioneringsdokument. For flere spørgsmål om kardiameter, kontrolsystemer med flere tanker eller speciel vandkvalitet (højt jern, højt mangan), er du velkommen til at tage fat.
